12v 24v Toroidal Akım Transformörü 20w 300w Audio Amplifier için Toroidal Transformörü

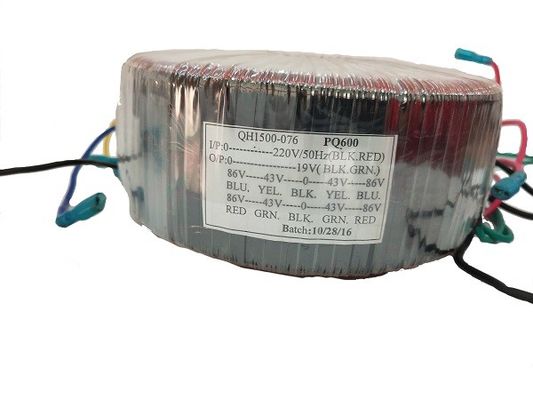

Büyük resim : 12v 24v Toroidal Akım Transformörü 20w 300w Audio Amplifier için Toroidal Transformörü

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Shenzhen
Marka adı:	xjsr
Sertifika:	RoHS,ISO9001-2001
Model numarası:	40W

İletişim

12v 24v Toroidal Akım Transformörü 20w 300w Audio Amplifier için Toroidal Transformörü

Açıklama

Bobin Yapısı:	Toroidal	Bobin numarası:	Otomatik Dönüştürücü
Malzeme:	ferrit	Giriş Voltajı:	230VAC
Çıkış Voltajı:	10V,17V,24V,30V	Güç:	80VA
Model:	EE55 EE14 EE16 EI22 ED8 EI66 EE8.3 EE10 EE12 EE15 EE19 EE20 EE22 EE25 EE29 EE42 EE44 EE48 PQ26	Türü:	EE EI PQ EFD EF
Vurgulamak:	12v toroid akım transformatörü , 24v toroid akım transformatörü , 300W toroid transformatör

Ürün performansı:

Toroidal transformatörün demir çekirdeği, sürekli sürekli yönlendirilmiş silikon çelik şeritlerden yapılır.Geçiş yoğunluğu daha yüksektir, çünkü toroidal transformatör% 95'lik yüksek bir elektrik verimliliğine ulaşabilir.

Özellik:

1Yüksek verimli demir çekirdeğin hava boşluğu yoktur ve yığma faktörü% 95'e kadar çıkabilir.

2. Daha az titreşim gürültüsü. Demir çekirdeğinde hava boşluğu yoktur, bu da demir çekirdeğinin indüklenen titreşiminin gürültüsünü azaltabilir.Magnetostriksiyonun neden olduğu "sürüntü" sesini etkili bir şekilde azaltan.

3Düşük çalışma sıcaklığı Demir kaybı 1.1W/kg'a ulaşabileceğinden, Demir kaybı çok küçüktür, demir çekirdeğinin sıcaklık artışı düşüktür.ve sargı daha düşük sıcaklıkta demir çekirdeğinde iyi bir ısı dağılımına sahiptir, bu yüzden transformatörün sıcaklık artışı düşük.

4. Kurulumu kolaydır Toroidal transformatörün merkezinde sadece bir montaj vidaları vardır, bu da elektronik ekipmanlarda hızlı bir şekilde kurulması ve sökülmesi özellikle kolaydır.

ŞEKIL PARAMETRER :

Tam yükleme gücü	Ürün hacmi	Montaj plağı	Delik mesafesi	Gözenek boyutu	Ağırlık
20W ((MAX)	702535mm	70*70mm	60*60mm	5*8mm	0.53Kg
40W ((MAX)	904145mm	90*90mm	80*80mm	5*8mm	1.0Kg
50W ((MAX)	954145mm	90*90mm	80*80mm	5*8mm	1.1Kg
70W ((MAX)	1004045mm	90*90mm	80*80mm	5*8mm	1.3Kg
90W ((MAX)	1034043mm	100*100mm	90*90mm	5*8mm	1.47Kg
120W ((MAX)	1004145mm	90*90mm	80*80mm	5*8mm	1.50Kg.
150W ((MAX)	983851mm	90*90mm	80*80mm	5*8mm	2.05Kg
200W ((MAX)	1104553mm	100*100mm	90*90mm	5*8mm	2.23Kg.
240W ((MAX)	1134754mm	120*120mm	110*110mm	5*8mm	2.5Kg
300W ((MAX)	1224556mm	120*120mm	110*110mm	5*8mm	2.9Kg
400W ((MAX)	1344666mm	120*120mm	110*110mm	5*8mm	4.1Kg
500W ((MAX)	1335163mm	140*140mm	130*130mm	5*8mm	4.6Kg
1000W ((MAX)	1655279mm	160*160mm	150*150mm	5*8mm	8.2Kg
1200W ((MAX)	1805478mm	180*180mm	170*170mm	5*8mm	10.6Kg
1500W ((MAX)	1925780mm	180*180mm	170*170mm	5*8mm	11.5Kg

Elektrikli Karakteristikler:

Tam yükleme gücü	Giriş Voltajı	Sıklık	Yükleme Voltajı Yok	Tam yükleme akımı	Hiçbir şey yok.	Hi-Pot testi	İzolasyon Direnci
20W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC12.0V±2%	1.66A ((MAX)	<0.9W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
40W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC12.5V±2%	3.3A ((MAX)	<2.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
50W ((MAX)	AC230V ± 10%	50Hz/60Hz	AC5-0-5V±2%	5.0A ((MAX)	<2.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
70W ((MAX)	AC230V ± 10%	50Hz/60Hz	AC14.5V±2%	5.0A ((MAX)	<3.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
90W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC28+9+16V±2%	2.1+1.7+1A ((MAX)	<3.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
120W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC0-20-80-100V+1V±2%	6A ((MAX)	<3.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
150W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC22V±2%	6.8A ((MAX)	<3.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
200W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC12V*2±2%	8.4A ((MAX)	<4.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
240W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC24±2%	10A ((MAX)	<4.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
300W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC24,5±2%	12.5A ((MAX)	<5.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
400W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC70.5±2%	5.7A ((MAX)	<6.0W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
500W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC36±2%	13.9A ((MAX)	<4,5W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
1000W ((MAX)	AC240V ± 10%	50Hz/60Hz	AC36.5±2%	27.5A ((MAX)	<10W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
1200W ((MAX)	AC220V ± 10%	50Hz/60Hz	AC45+36V±2%	13.3+16.6A ((MAX)	<12W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
1500W ((MAX)	AC415V ± 10%	50Hz/60Hz	AC48V±2%	31.2A ((MAX)	<20W	Pri-Sec:DC2500V	Pri-Sec:≥500MΩ
